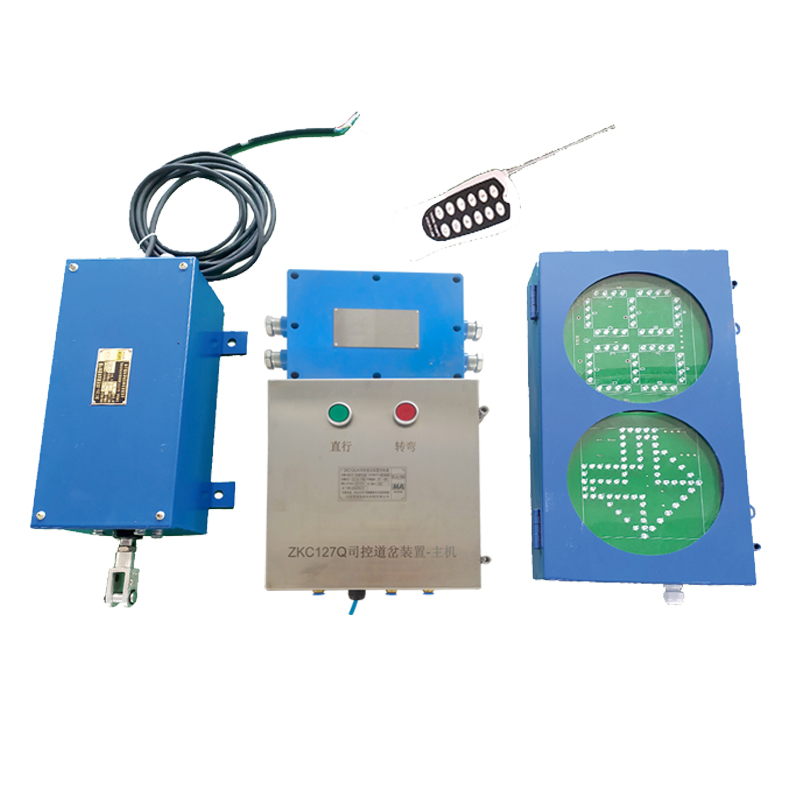

ZKC127Q司控道岔裝置

                                                     安標編號：MHD190006

一、用途

ZKC127Q司控道岔裝置適用于地面和煤礦井下有瓦斯、煤塵爆炸危險的場所。是實現煤礦井下軌道運輸自動化的主要設備之一，它取代了原來人工搬道岔裝置，大大提高了運輸效率，改善了職工工作條件，保障了職工人身安全。

二、主要技術指標

1、供電電壓

      額定工作電壓：AC 127V ；

      電源自適應范圍：AC36-260V ；

2、功能

裝置中遙控發送器發出無線控制信號，KXJ127礦用隔爆兼本安型控制器接收信號后驅動執行器帶動尖軌閉合或斷開；同時執行器向KXJ 127礦用隔爆兼本安型控制器給出到位反饋信號，控制器根據到位反饋信號控制顯示器顯示尖軌的開合態，綠色箭頭所指示的方向表示尖軌已接合，機車可以運行。

當機車駛?cè)胙b有司控道岔裝置的位置時，司機根據ZKC-12X司控道岔裝置顯示器上顯示地址號按下遙控器按鍵，控制器內部電磁閥控制執行器動作，顯示器顯示岔位。“↑”表示直道與動軌的分合狀態，“←”表示彎道與動軌的分合狀態，“↑”與“←”同時熄滅表示動軌與定軌分開。

超寬的工作電壓范圍，可以自動適應AC36-260V的電源電壓輸入，而不需要任何跳線或設置。
